廣東江門-貼片陶瓷電容的檢測內容

2020-08-24 1293

　　在電子元件產品中，瓷片電容分高頻瓷介電容器和低頻瓷介電容器。它主要是一種用陶瓷材料作介質，在陶瓷表面涂覆一層金屬薄膜，再經高溫燒結后作為電極而成的電容器。一般用于高穩定振動回路中，作為回路、旁路電容器及墊整電容器。它的查驗步驟別離如下：

　　1.外形是否完好，有無斷腳，封裝正確

　　2.主體直徑、厚度、成型高度、腳距、腳徑符合產品規格書要求

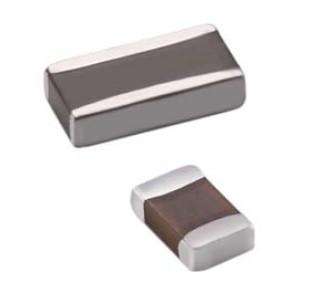

廣東貼片陶瓷電容

　　3.取PCB板，將來料待查驗元件安裝在PCB板上，查驗其親和度 PCB板

　　4.測量電容容值，是否與訂貨單相符

　　5.使用替換法，焊接到性能良好的PCB板上，在額定功率下，將產品老化，元器件完好，產品能正常工作

　　6.端子抗拉強度，水平拉力10N，時間10秒，無可見損傷

　　6.曲折強度：5N的力曲折90°，用相同的力，再反方向曲折90°，沒有任何破損現象

　　7.溫度260±10℃，把電容引腳浸錫2秒，調查引腳吃錫率大于95%
